Jak obliczyć front szafki narożnej? Ekspert radzi, uniknij błędów.

Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak precyzyjnie obliczyć wymiary frontów do szafek narożnych. Dowiesz się, jak uniknąć typowych błędów i samodzielnie zwymiarować fronty, niezależnie od tego, czy masz do czynienia z szafką prostą, czy z frontem łamanym.

Szafka narożna dlaczego jej wymiarowanie jest tak trudne?

Szafki narożne od zawsze stanowią jedno z największych wyzwań w projektowaniu i montażu mebli kuchennych. Ich złożona geometria, konieczność idealnego dopasowania do dwóch prostopadłych ścian oraz sąsiednich szafek sprawiają, że precyzyjne wymiarowanie frontów jest kluczowe. Nie wystarczy zmierzyć tylko jednego boku musimy wziąć pod uwagę wiele czynników, takich jak grubość materiału, rodzaj zawiasów, a nawet potencjalne kolizje z uchwytami sąsiednich mebli. To właśnie te detale sprawiają, że często nawet doświadczeni stolarze muszą poświęcić im więcej uwagi, a błędy w obliczeniach mogą skutkować nieestetycznymi szczelinami lub, co gorsza, niemożnością pełnego otwarcia drzwiczek.

Dwa główne typy szafek narożnych i ich wpływ na wymiary frontu

Z mojego doświadczenia wynika, że w polskim meblarstwie kuchennym dominują dwa podstawowe typy szafek narożnych, które mają bezpośredni wpływ na sposób, w jaki obliczamy wymiary frontów. Zrozumienie ich specyfiki to pierwszy krok do sukcesu.

• Szafka narożna prosta (tzw. ślepa): Ten typ szafki posiada jeden front, który otwiera się na jedną stronę, a część korpusu jest "ślepa", czyli niewidoczna i niedostępna bezpośrednio z zewnątrz. Kluczowym elementem jest tutaj blenda maskująca (kątownik), która jest montowana w narożniku. Jej głównym zadaniem jest zapobieganie kolizjom frontu z uchwytem sąsiedniej szafki lub ścianą. Wymiarowanie frontu w tym przypadku jest nieco prostsze, ale wymaga precyzyjnego uwzględnienia szerokości blendy i luzów. Popularne wymiary korpusów to np. 1050 mm lub 1100 mm.
• Szafka narożna z frontem łamanym (składanym): Ta szafka składa się z dwóch części frontu, które są połączone specjalnymi zawiasami. Dzięki temu rozwiązaniu uzyskujemy szeroki dostęp do wnętrza szafki, co jest jej dużą zaletą. Obliczenia dla tego typu frontu są bardziej złożone, ponieważ musimy uwzględnić grubość materiału obu skrzydeł frontu oraz specyfikę zawiasów kątowych (często 170°), które pozwalają na ich prawidłowe złożenie. Precyzja jest tu podwójnie ważna, aby fronty idealnie się schodziły i otwierały płynnie.

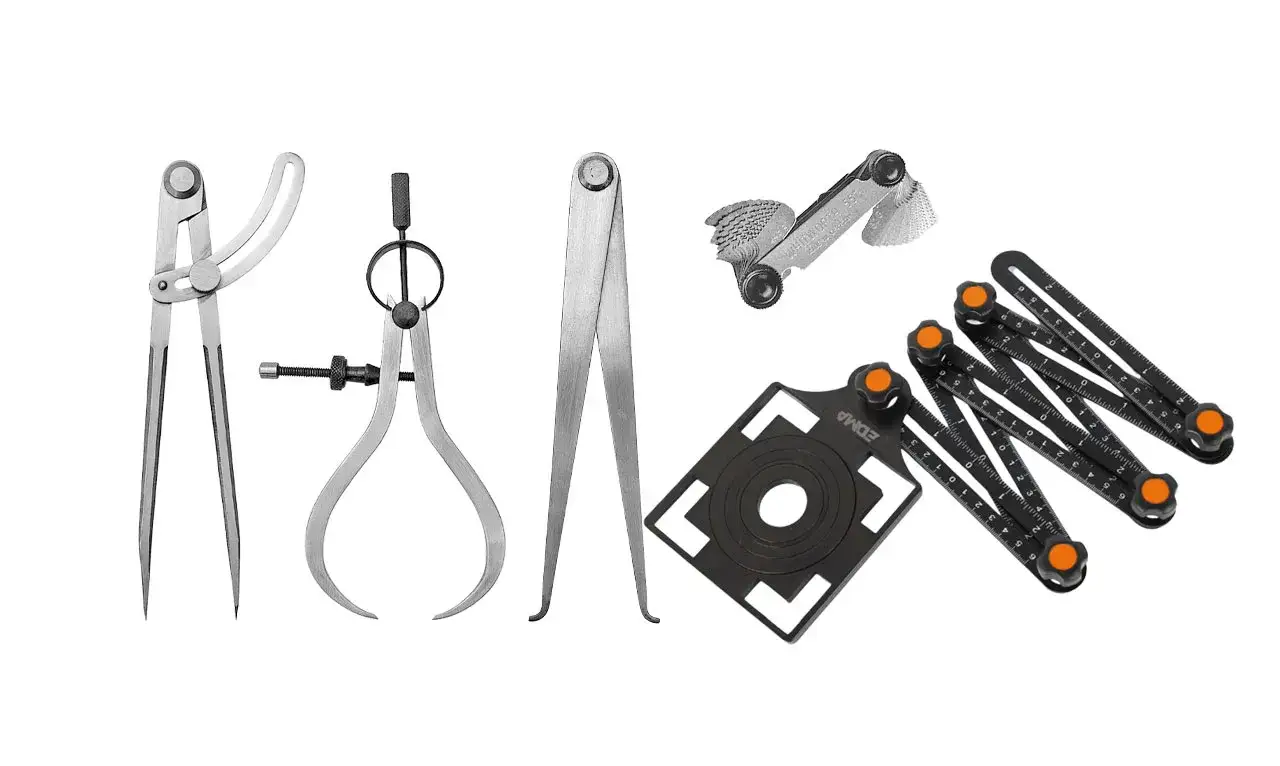

Przygotowanie do pomiarów: narzędzia i kluczowe pojęcia

Zanim przystąpimy do właściwych obliczeń, musimy się odpowiednio przygotować. Odpowiednie narzędzia i zrozumienie terminologii to podstawa.

• Miarka zwijana (stalowa): Niezbędna do wszystkich pomiarów. Upewnij się, że jest długa i sztywna, co zapewni precyzję.
• Kątownik stolarski: Pomoże sprawdzić prostopadłość i upewnić się, że korpus szafki jest równy.
• Poziomica: Przydatna do weryfikacji, czy szafka jest wypoziomowana, co ma wpływ na ostateczne dopasowanie frontów.
• Ołówek i notatnik: Do zapisywania wszystkich pomiarów i obliczeń.
• Korpus szafki: To szkielet, obudowa szafki, do której mocujemy fronty. Wszystkie wymiary frontów bazują na wymiarach korpusu.
• Światło szafki (otwór): Jest to wewnętrzny wymiar otworu, do którego ma być zamontowany front. Mierzymy go od krawędzi do krawędzi otworu, a nie od zewnętrznych krawędzi korpusu.
• Blenda maskująca: Pionowy lub poziomy element, najczęściej z płyty meblowej, który montuje się w narożniku szafki prostej. Jej zadaniem jest stworzenie przestrzeni między frontem a sąsiednią szafką lub ścianą, aby uchwyty nie kolidowały ze sobą.
• Luz roboczy (szczelina): Niewielka przestrzeń (zazwyczaj 2-4 mm), którą zostawiamy wokół frontu, aby mógł się swobodnie otwierać i zamykać, nie ocierając się o sąsiednie elementy. To klucz do estetyki i funkcjonalności.

Sprawdź swoje okucia: dlaczego rodzaj zawiasów zmienia wszystko?

Wielokrotnie widziałem, jak błędne założenia dotyczące zawiasów prowadziły do katastrofy. Rodzaj i specyfikacja zastosowanych zawiasów to absolutnie kluczowy element, który bezpośrednio wpływa na proces wymiarowania frontów, zwłaszcza w szafkach narożnych. Standardowe zawiasy o kącie otwarcia 90° czy 110° nie sprawdzą się w każdym przypadku. W szafkach z frontem łamanym, a często także w szafkach narożnych prostych, musimy stosować specjalistyczne zawiasy o szerokim kącie otwarcia, np. 155°, 165° lub nawet 170°. Ich konstrukcja pozwala na odsunięcie frontu od korpusu podczas otwierania, co jest niezbędne, aby skrzydła frontu się nie blokowały lub nie uderzały o sąsiednie elementy. Zawsze, ale to zawsze, sprawdź specyfikację techniczną wybranych zawiasów przed przystąpieniem do obliczeń. Producenci okuć często udostępniają szczegółowe schematy montażowe i wymiary, które uwzględniają wymagane odległości i luzy. Ignorowanie tego etapu to proszenie się o problemy.

Obliczanie frontu do szafki narożnej prostej (ślepej)

Szafka narożna prosta, choć wydaje się mniej skomplikowana niż ta z frontem łamanym, również wymaga precyzji. Oto jak ja to robię krok po kroku:

1. Krok 1: Precyzyjny pomiar światła otworu korpusu

   Zacznij od zmierzenia światła otworu szafki, czyli wewnętrznego wymiaru ramy, do której ma być zamontowany front. To kluczowe. Mierzę szerokość w trzech punktach: na górze, na środku i na dole otworu. Następnie zawsze przyjmuję najmniejszą z uzyskanych wartości. Dlaczego? Ponieważ korpusy rzadko są idealnie proste, a przyjęcie najmniejszej wartości gwarantuje, że front na pewno zmieści się w otworze i nie będzie się klinował. To samo dotyczy wysokości mierzę ją po lewej, na środku i po prawej stronie.

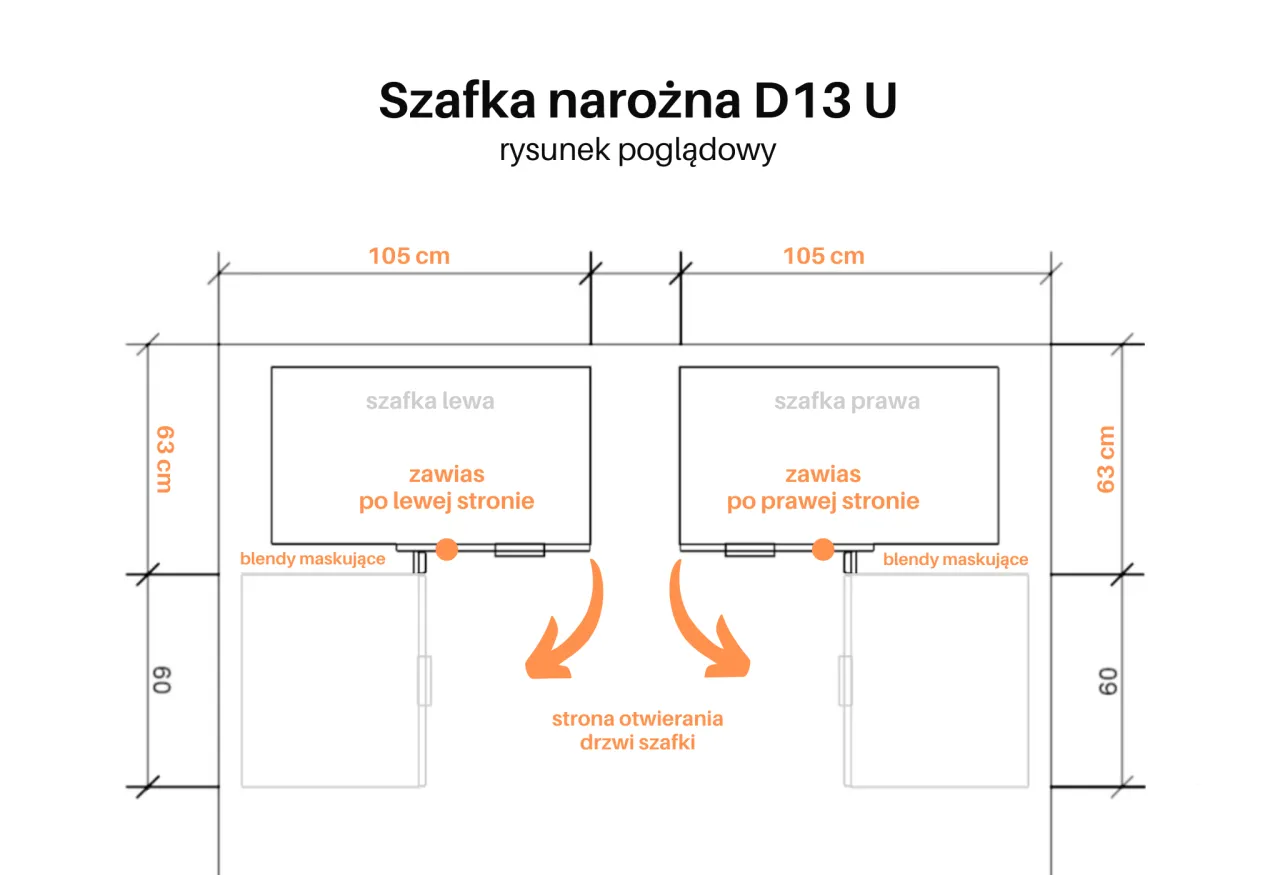

2. Krok 2: Rola blendy maskującej i jej prawidłowy wymiar

   Blenda maskująca jest niezbędna w szafce prostej. Jej zadaniem jest odsunięcie frontu od narożnika, aby uchwyt nie kolidował z uchwytem sąsiedniej szafki lub ścianą. Standardowo przyjmuje się blendę o szerokości 90 mm (lub 9 cm), ale jej rzeczywista szerokość może być dostosowana do konkretnych potrzeb i wymiarów kuchni. Pamiętaj, że blenda jest montowana na stałe do korpusu szafki, a front otwiera się obok niej.

3. Krok 3: Prosty wzór na obliczenie szerokości i wysokości frontu

   Mając wymiary światła otworu oraz szerokość blendy, możemy obliczyć wymiary frontu. Przyjmujemy standardowe luzy:

   • Luz na szerokość: 4 mm (po 2 mm z każdej strony frontu).
   • Luz na wysokość: 3-4 mm (do ustalenia, w zależności od luzu pod blatem i nad cokołem).

   Wzory wyglądają następująco:

   • Szerokość frontu = (Szerokość światła otworu korpusu) - (Szerokość blendy) - (Luz roboczy na szerokość, np. 4 mm)
   • Wysokość frontu = (Wysokość światła otworu korpusu) - (Luz roboczy na wysokość, np. 3-4 mm)

4. Krok 4: Przykład praktyczny: Obliczamy front dla szafki 1050 mm

   Załóżmy, że zmierzyłem światło otworu szafki narożnej i wynosi ono:
   • Szerokość światła otworu: 1050 mm
   • Wysokość światła otworu: 718 mm

   Przyjmujemy standardową blendę o szerokości 90 mm, luz na szerokość 4 mm i luz na wysokość 3 mm.

   • Szerokość frontu = 1050 mm - 90 mm - 4 mm = 956 mm
   • Wysokość frontu = 718 mm - 3 mm = 715 mm

   Zatem front do tej szafki powinien mieć wymiary 956 mm (szerokość) x 715 mm (wysokość).

Wymiarowanie frontu łamanego: przewodnik krok po kroku

Front łamany, choć bardziej skomplikowany w obliczeniach, oferuje doskonały dostęp do wnętrza szafki. Tutaj precyzja jest absolutnie kluczowa, ponieważ dwie części frontu muszą idealnie ze sobą współpracować.

1. Krok 1: Pomiar korpusu szafki symetrycznej (np. 90x90 cm)

   Większość szafek narożnych z frontem łamanym to konstrukcje symetryczne, np. o wymiarach 90x90 cm (mierzone od zewnętrznych krawędzi korpusu). Zmierz dokładnie zewnętrzne wymiary korpusu wzdłuż obu ścian. Upewnij się, że szafka jest równa i prostopadła. Zapisz te wymiary będą one punktem wyjścia do dalszych obliczeń.

2. Krok 2: Jak grubość płyty wpływa na wymiary skrzydeł frontu?

   To jest jeden z najczęściej pomijanych, a zarazem najważniejszych aspektów przy frontach łamanych. Grubość materiału, z którego wykonany jest front (zazwyczaj 18-19 mm), ma bezpośredni wpływ na wymiar wewnętrznego skrzydła. Dlaczego? Ponieważ jedno skrzydło zachodzi na drugie, a ich grubość musi być uwzględniona, aby fronty mogły się swobodnie złożyć i nie kolidować ze sobą. Jeśli tego nie uwzględnimy, fronty po prostu się nie zamkną lub będą się blokować.

3. Krok 3: Wzór na obliczenie wymiarów dwóch części frontu łamanego

   Dla szafki symetrycznej, gdzie oba skrzydła frontu mają być tej samej wysokości, ale różnej szerokości, stosuję następujące wzory. Przyjmujemy standardowe luzy: 2 mm między frontami, 2 mm z boku i 2 mm od góry/dołu (lub 3-4 mm wysokości).

   • Szerokość skrzydła A (zewnętrznego, otwierającego się na zewnątrz):
     • Szerokość skrzydła A = (Szerokość korpusu - Grubość boku korpusu - Luz boczny) / 2
     • Można to uprościć do: (Szerokość korpusu / 2) - grubość frontu - wymagany luz. Na przykład, dla korpusu 900 mm, grubości frontu 18 mm i luzu 2 mm: (900/2) - 18 - 2 = 450 - 18 - 2 = 430 mm.
   • Szerokość skrzydła B (wewnętrznego, mocowanego do skrzydła A):
     • Szerokość skrzydła B = (Szerokość korpusu / 2) - Luz od ściany - Luz między frontami
     • Często przyjmuje się, że jest to szerokość skrzydła A - grubość frontu - luz. Na przykład, jeśli skrzydło A ma 430 mm, to skrzydło B będzie miało 430 mm - 18 mm - 2 mm = 410 mm.
   • Wysokość obu skrzydeł frontu:
     • Wysokość frontu = Wysokość światła otworu korpusu - Luz na wysokość (np. 3-4 mm)

   Ważna uwaga: Te wzory są uproszczone i zakładają symetryczny korpus oraz standardowe zawiasy 170°. Zawsze weryfikuj je ze specyfikacją producenta zawiasów!

4. Krok 4: Uwzględnienie specyfiki zawiasów do frontów składanych (170°)

   Jak wspomniałem, zawiasy do frontów łamanych (często 170°) są kluczowe. Ich konstrukcja pozwala na to, by fronty "odjeżdżały" od korpusu podczas otwierania, zapobiegając kolizjom. Producenci, tacy jak Blum czy Hettich, dostarczają bardzo precyzyjne schematy montażowe i tabele wymiarowe. Zawsze korzystam z tych danych, ponieważ uwzględniają one minimalne odległości od krawędzi, wymiary płytek montażowych i dokładne luzy, które są niezbędne do prawidłowego działania systemu. Bez tych informacji, nawet idealnie wycięte fronty mogą nie działać poprawnie.

5. Krok 5: Przykład praktyczny: Obliczamy front łamany do popularnej "dziewięćdziesiątki"

   Załóżmy, że mamy szafkę narożną o wymiarach zewnętrznych 900 mm x 900 mm i wysokości światła otworu 718 mm. Grubość frontu to 18 mm. Przyjmujemy luz boczny 2 mm, luz między frontami 2 mm i luz na wysokość 3 mm.

   • Szerokość skrzydła A (zewnętrznego):
     • (900 mm / 2) - 18 mm (grubość frontu) - 2 mm (luz boczny) = 450 mm - 18 mm - 2 mm = 430 mm
   • Szerokość skrzydła B (wewnętrznego):
     • 430 mm (szerokość skrzydła A) - 18 mm (grubość frontu) - 2 mm (luz między frontami) = 410 mm
   • Wysokość obu skrzydeł frontu:
     • 718 mm (wysokość światła otworu) - 3 mm (luz na wysokość) = 715 mm

   Zatem potrzebujemy dwóch frontów: 430 mm x 715 mm i 410 mm x 715 mm.

Najczęstsze błędy przy wymiarowaniu frontów i jak ich unikać

Na przestrzeni lat zauważyłem, że pewne błędy powtarzają się nagminnie. Ich świadomość to już połowa sukcesu w ich unikaniu.

• Ignorowanie grubości frontu i kolizji uchwytów: To klasyka, zwłaszcza przy frontach łamanych. Grubość płyty frontu musi być uwzględniona w obliczeniach, inaczej fronty się nie złożą. W przypadku szafek prostych, zawsze wizualizuj, jak otworzy się front i czy jego uchwyt nie uderzy w uchwyt sąsiedniej szafki lub ścianę. Blenda maskująca jest tu twoim sprzymierzeńcem.
• Pomijanie luzów roboczych (dlaczego 4 mm robią różnicę): Brak odpowiednich luzów (szczelin) to przepis na katastrofę. Fronty będą się ocierać, blokować, niszczyć krawędzie, a cała szafka będzie wyglądać nieestetycznie. Pamiętaj, że standardowe 4 mm szerokości i 3-4 mm wysokości to nie fanaberia, lecz konieczność. Pozostawienie zbyt małych luzów to jeden z najczęstszych błędów początkujących.
• Mierzenie "na raz" zamiast w trzech punktach: Korpusy szafek, nawet te fabryczne, rzadko są idealnie kwadratowe. Mierzenie tylko w jednym punkcie (np. na środku) może prowadzić do błędów, jeśli góra lub dół otworu są węższe. Zawsze mierz w trzech punktach (góra, środek, dół) i przyjmuj najmniejszą wartość to zabezpieczy Cię przed problemami z montażem.
• Zakładanie, że wszystkie zawiasy działają tak samo: To duży błąd. Jak już podkreślałem, zawiasy do szafek narożnych, zwłaszcza tych z frontem łamanym, są specjalistyczne. Mają różne kąty otwarcia i mechanizmy działania. Użycie standardowych zawiasów zamiast dedykowanych (np. 170°) uniemożliwi poprawne działanie szafki. Zawsze sprawdź specyfikację producenta okuć.

Kalkulatory online: pomoc czy pułapka?

W dobie internetu naturalne jest szukanie ułatwień, a kalkulatory online do formatek meblowych wydają się kuszącą opcją. Mogą być one pomocne w przypadku prostych szafek o standardowych wymiarach, gdzie wystarczy wprowadzić szerokość i wysokość otworu, a program sam odejmie standardowe luzy. To dobre narzędzie do szybkiej weryfikacji lub dla osób, które nie czują się pewnie w obliczeniach ręcznych.

Jednak w przypadku skomplikowanych szafek narożnych, zwłaszcza tych z frontem łamanym, kalkulatory online często okazują się pułapką. Rzadko kiedy oferują one dedykowane opcje uwzględniające grubość frontu, specyfikę zawiasów 170°, czy konieczność zastosowania blendy maskującej. Moja rada jest taka: używaj ich do prostych zadań, ale w przypadku narożników zawsze polegaj na własnych, dokładnych obliczeniach, popartych specyfikacją okuć. Nic nie zastąpi zrozumienia zasad i precyzyjnego pomiaru.

Checklista przed zamówieniem: finalna kontrola wymiarów

Zanim wyślesz zamówienie do stolarza lub sklepu, poświęć jeszcze chwilę na podwójne sprawdzenie wszystkiego. To może zaoszczędzić Ci mnóstwo nerwów i pieniędzy.

1. Czy uwzględniłem wszystkie luzy robocze (szerokość, wysokość, między frontami)?
2. Czy grubość frontu została prawidłowo wliczona w obliczenia, zwłaszcza dla frontu łamanego?
3. Czy typ zawiasów (np. 170° do frontów łamanych) jest zgodny z moimi obliczeniami i czy sprawdziłem ich specyfikację?
4. Czy przewidziałem potencjalne kolizje uchwytów z sąsiednimi szafkami lub ścianami i czy zastosowałem blendę, jeśli była potrzebna?
5. Czy pomiary korpusu zostały wykonane w trzech punktach (góra, środek, dół) i przyjęto najmniejszą wartość?
6. Czy wszystkie wymiary są zapisane w milimetrach, aby uniknąć pomyłek?

Przy składaniu zamówienia u stolarza lub w markecie, zawsze podawaj wymiary frontów jako "szerokość x wysokość". Upewnij się, że jasno określasz, który front jest do jakiej szafki i czy jest to front pojedynczy, czy element frontu łamanego. Jeśli masz jakiekolwiek wątpliwości, dołącz prosty szkic lub schemat. Lepsza jest nadmierna komunikacja niż niedomówienia, które mogą prowadzić do błędów.
